光敏二极管与发光二极管有什么区别

2021-05-21

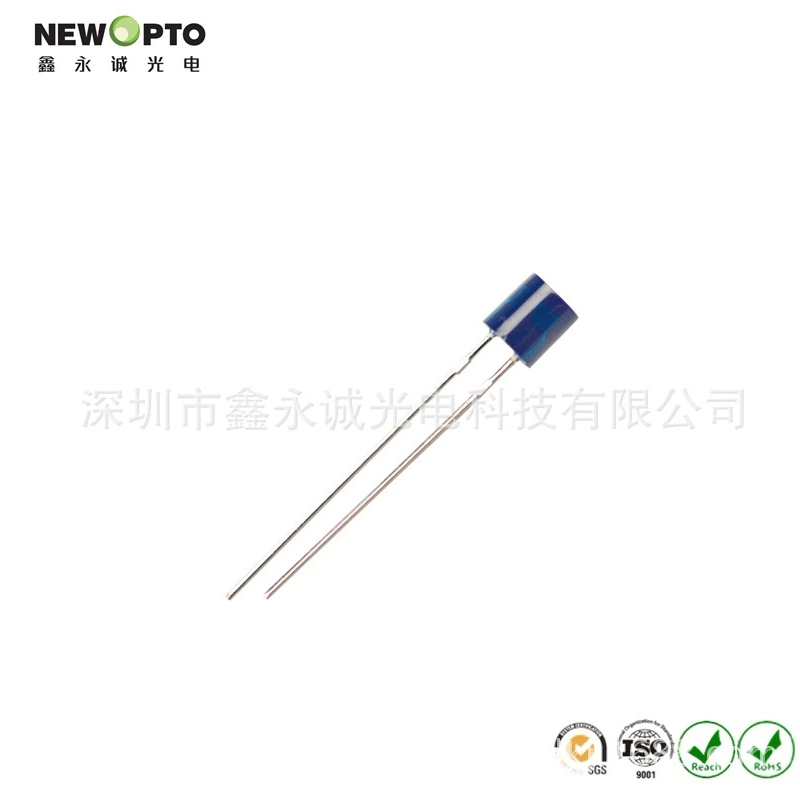

5J850BC.jpg光敏二极管原理了解了光敏二极管是啥物品,大家讨论一下它的原理是啥吧。光敏二极管实际上是一种将光信号灯不亮变为电子信号的半导体元器件。PN结是它的关键一部分,结构类型和一般二极管是不一样的,为了更好地便捷接纳大量的出射光照,大家一般将PN结总面积尽可能做的大一些,电级总面积尽可能做的小一些,一般来说PN结的结深很浅,一般低于1微米。它是在反方向工作电压功效下开展工作中的。当沒有光照的情况下,反方向电流量就不大,便是大家常说的暗电流。当有光照的情况下,带上动能的光量子进到PN结后,会把动能发送给束缚电子,使一部分电子器件摆脱化学键,造成电子器件-空穴对,称之为光生自由电子。

大家再次看来光敏二极管的原理。在电子线路选用的感光元器件中光敏二极管、光敏三极管获得了普遍的应用。具备一个PN结是光敏二极管和一般二极管一样的地区,在光敏二极管的机壳上有一个全透明的对话框用于接受光源直射,进而完成光电转换,是它与一般二极管不一样的地区。而光敏三极管不但具备光电转换的作用,还具备放大功能,在原理图中字母符号一般为VT。由于光敏三极管键入数据信号为光信号灯不亮,因此仅有集电结和发射极2个脚位线。光敏三极管机壳也有一个全透明对话框,用于接受光源直射,这一点和光敏二极管一样。

光敏二极管与发亮二极管有什么不同光敏二极管是运用硅PN接纳光照后造成光电流的一种半导体材料。光敏二极管的电路符号、外观设计见图1所显示。其封裝有金封和塑封膜二种(即圆柱型和扁正方形)。有的光敏二极管为了更好地提升其可靠性,还另加了一个屏蔽掉接地装置脚,外形近光敏三极管。光敏二极管工作中于反方向偏压,其光谱仪回应特性关键由半导体器件中常掺的杂质浓度所决策。同一型号规格的光敏二极管在一定的反偏工作电压、同样抗压强度和不一样光波长的出射光照射下,造成的光电流并不相同,但有一[敏感词]值。不一样型号规格的光敏二极管在同一反偏工作电压、同一抗压强度的出射光照射下,所造成的光电流[敏感词]值都不同样,且光电流[敏感词]值所相匹配的入射角的光波长都不同样。图2的曲线图①、②分别是光敏二极管NDL3200、NDL5800C的光谱仪回应特性曲线图。由图可看得出,他们的光电流的[敏感词]值各自在能见光区和红外感应区,在其中二极管NDL3200的光谱仪响应值较大。

发亮二极管通称为LED。由镓(Ga)与砷(AS)、磷(P)的化学物质做成的二极管,当电子器件与空穴复合型时要辐射源出能见光,因此能够 用于做成发亮二极管,在电源电路及仪器设备中做为显示灯,或是构成文本或数据表明。磷氮化镓二极管发彩光,磷化镓二极管发绿色光,碳碳复合材料二极管变黄光。

它是半导体材料二极管的一种,能够 把电磁能转换成太阳能;常缩写为LED。发亮二极管与一般二极管一样是由一个PN结构成,也具备单边导电率。当给发亮二极管再加上顺向工作电压后,从P区引入到N区的空穴和由N区引入到P区的电子器件,在PN结周边数μm内各自与N区的电子器件和P区的空穴复合型,造成自发辐射的莹光。不一样的半导体器件中电子器件和空穴所在的动能情况不一样。当电子器件和空穴复合型时释放出来的动能是多少不一样,释放出来的动能越多,则传出的可见光波长越少。常见的是发彩光、绿色光或白光的二极管
